Endüstriyel HVAC Sistemleri: Fabrika İklimlendirme Rehberi
İçindekiler
HVAC Sistemleri ve Endüstriyel Mekanik Tesisat: Fabrika için Komple Kılavuz: HVAC sistemleri ve endüstriyel mekanik tesisat, fabrika üretim kalitesini ve çalışan konforunu doğrudan etkiler. Doğru tasarlanmış iklimlendirme sistemi, ürün kalitesini korur, enerji maliyetlerini düşürür ve yasal gereklilikleri karşılar. Bu kılavuzda HVAC sistem türleri, fabrika tiplerine göre gereksinimler, tasarım kriterleri, enerji verimliliği ve gerçek proje örnekleri bulacaksınız.
FAV Mimarlık olarak 2017’den beri Kocaeli ve çevresinde gıda, kimya, elektronik ve otomotiv sektörlerinde 40+ fabrikaya mekanik tesisat hizmeti sunduk. ISO 9001:2015 kalite sertifikamız ve deneyimli ekibimizle yanınızdayız.
HVAC Nedir? Endüstriyel Tesislerde Önemi
HVAC: Heating (Isıtma), Ventilation (Havalandırma), Air Conditioning (İklimlendirme)
Endüstriyel HVAC, sadece ısıtma-soğutma değil, aynı zamanda hava kalitesi, nem kontrolü, basınç dengeleme ve filtrasyon sistemlerini içerir.
Neden Kritik?
- Yasal Uyum: GMP, ISO 22000, BRC standartları gerektirir
- Ürün Kalitesi: Gıda, ilaç, elektronik üretiminde sıcaklık-nem kontrolü şart
- Çalışan Sağlığı: ISG Yönetmeliği gereği uygun havalandırma zorunlu
- Enerji Verimliliği: Toplam enerji maliyetinin %30-50’si HVAC
| FAV Mimarlık Deneyimi: Gebze’deki bir gıda fabrikasında yanlış tasarlanmış HVAC nedeniyle ürün redleri %8’di. Sistem yenileme sonrası red oranı %0.5’e düştü, yıllık 2.5 milyon TL tasarruf sağlandı. |

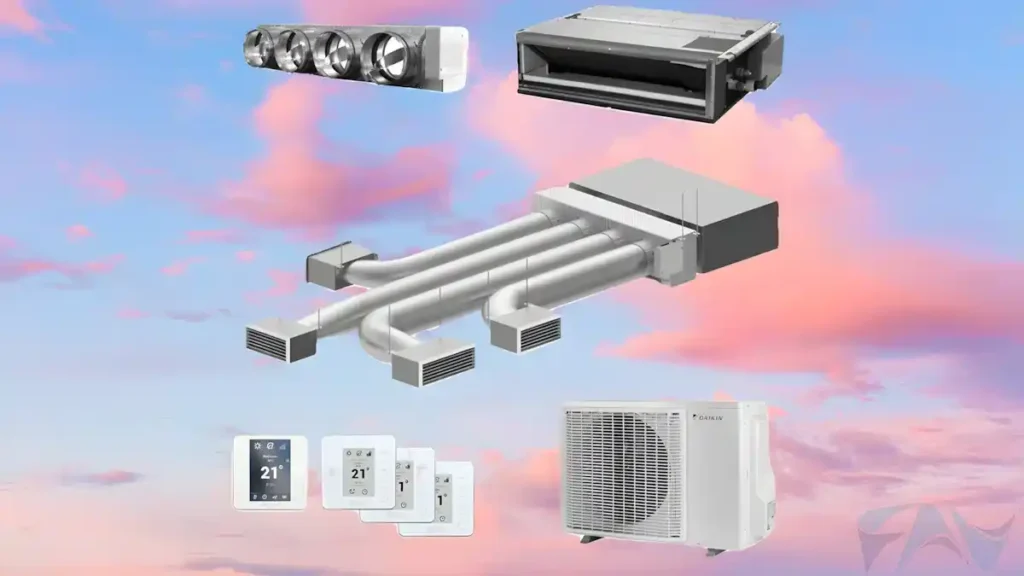

Endüstriyel HVAC Sistem Türleri

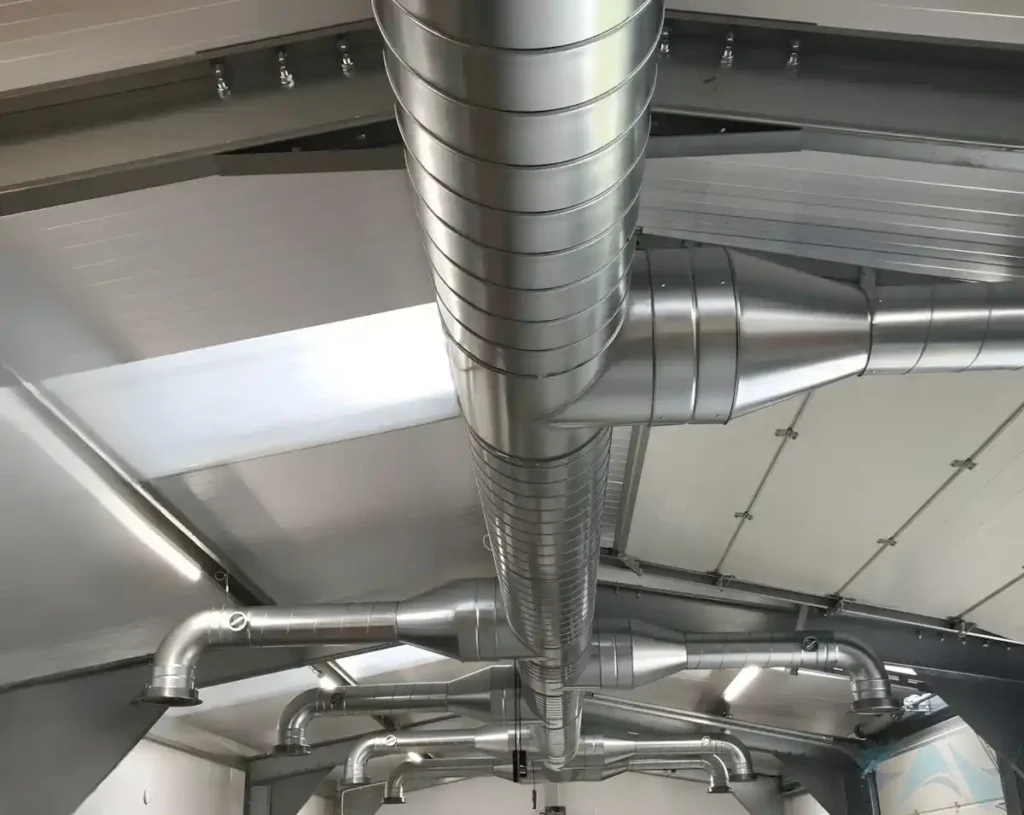

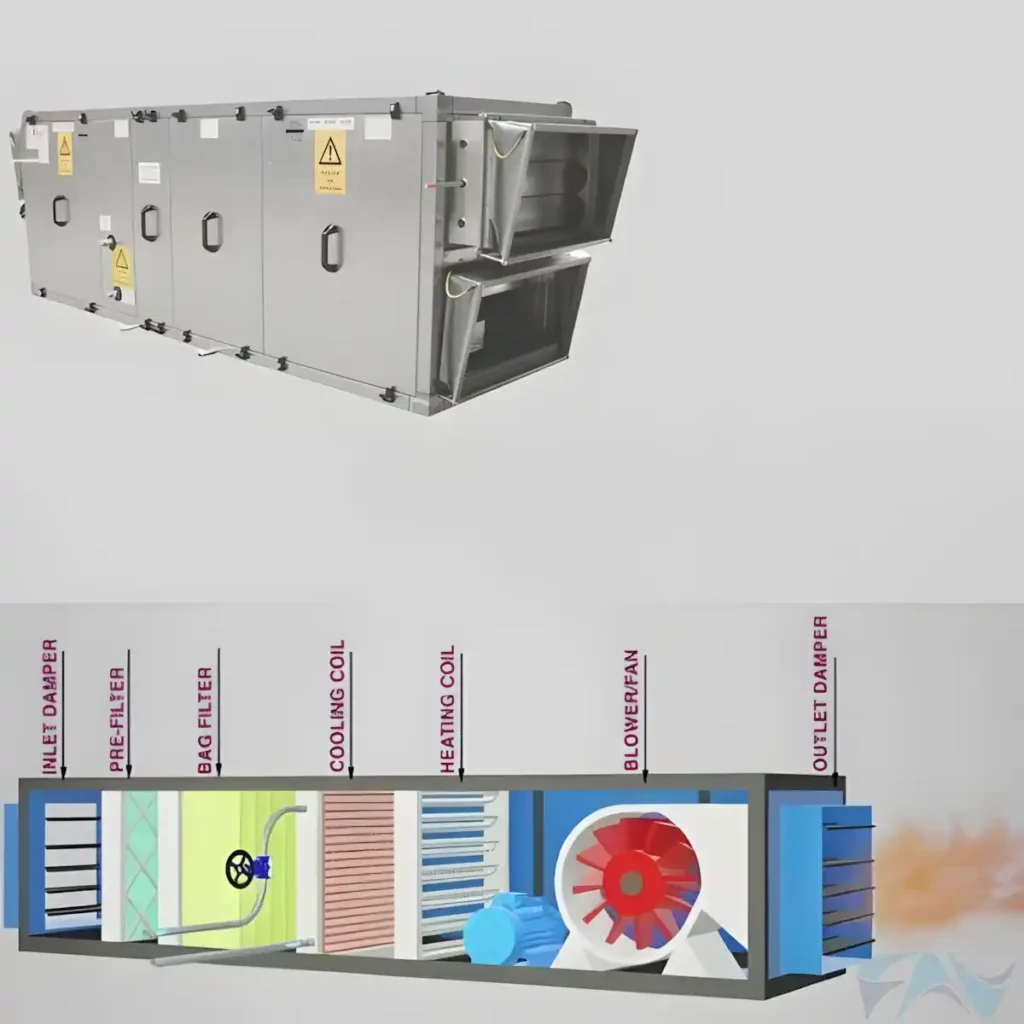

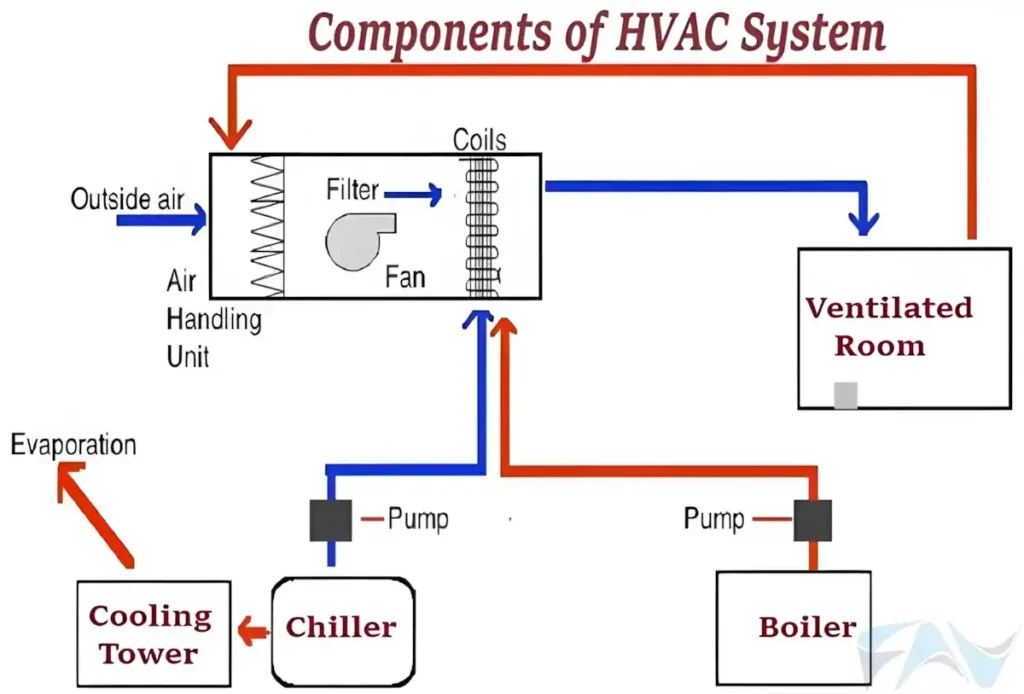

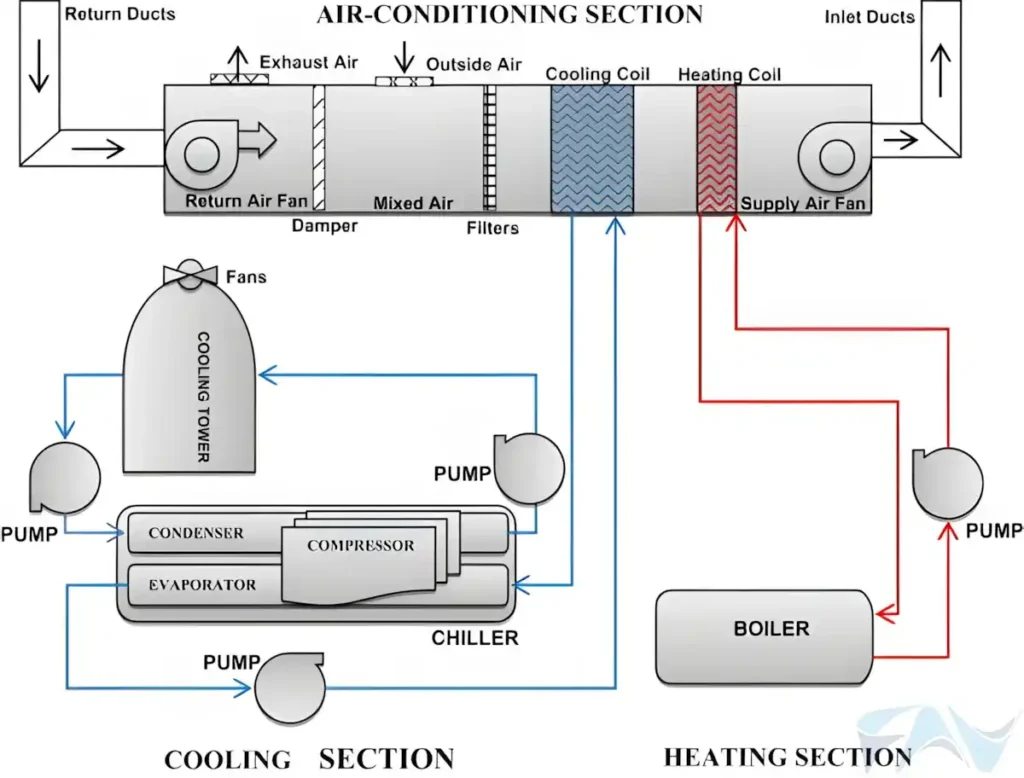

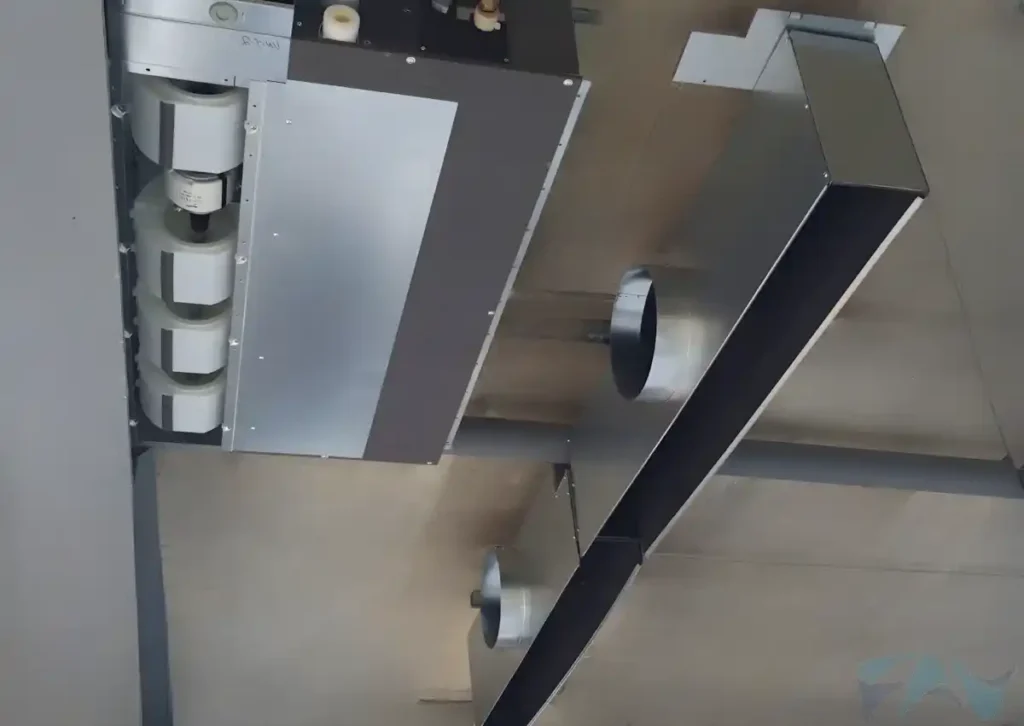

1. Merkezi Klima Sistemleri (AHU – Air Handling Unit)
- Özellikler:
- Büyük kapasiteli tek merkez
- Kanal sistemi ile dağıtım
- Tam kontrol (sıcaklık, nem, filtrasyon)
- Enerji geri kazanım (heat recovery)
| Kullanım: | Gıda üretim, ilaç, temiz oda |
| Kapasite: | 10,000 – 100,000 m³/saat |
| Avantaj: | Hassas kontrol, hijyenik |
| Dezavantaj: | Yüksek ilk yatırım, bakım maliyeti |
2. VRF Sistemler (Variable Refrigerant Flow)
- Özellikler:
- Bölgesel kontrol (her alan ayrı)
- Eşzamanlı ısıtma-soğutma
- Kompakt dış ünite
- Hızlı kurulum
| Kullanım: | Ofis alanları, laboratuvar, teknik odalar |
| Kapasite: | 10-150 HP |
| Avantaj: | Enerji verimli, esnek |
| Dezavantaj: | Nem kontrolü sınırlı |
3. Spot Klima Uygulamaları
- Özellikler:
- Lokal soğutma
- Hızlı kurulum
- Düşük maliyet
| Kullanım: | Elektrik pano soğutması, operatör kabini, CNC tezgahı |
| Kapasite: | 2,000 – 10,000 BTU/h |
| Avantaj: | Ekonomik, bakım kolay |
| Dezavantaj: | Genel havalandırma sağlamaz |
4. Buhar/Sıcak Su Isıtma Sistemleri
- Özellikler:
- Kazan + radyatör/fan coil
- Geniş alan ısıtma
- Düşük işletme maliyeti
| Kullanım: | Üretim hali, depo, montaj alanı |
| Yakıt: | Doğalgaz, LPG, fuel oil |
| Sistem | İlk Yatırım | İşletme Maliyeti | Kontrol Hassasiyeti |
|---|---|---|---|
| Merkezi AHU | Yüksek | Orta | Çok Yüksek |
| VRF | Orta-Yüksek | Düşük | Yüksek |
| Spot Klima | Düşük | Orta | Düşük |
| Buhar Isıtma | Orta | Düşük-Orta | Orta |
Fabrika Tipi Bazında HVAC Gereksinimleri
1. Gıda Üretim Tesisleri
- Kritik Parametreler:
- Sıcaklık: 15-18°C (et işleme), 22-24°C (ambalaj)
- Nem: %45-55 (ekmek), %60-70 (süt ürünleri)
- Hava değişimi: 15-20 ACH (Air Changes per Hour)
- Filtrasyon: HEPA H13 (temiz oda), F7-F9 (üretim)
- Pozitif basınç: +10-15 Pa (dışarıdan hava girişi önleme)
| Yasal Gereklilik: | ISO 22000, HACCP, BRC |
| Sistem Önerisi: | Merkezi AHU + enerji geri kazanım |
2. Kimya Fabrikaları
- Kritik Parametreler:
- Havalandırma: 20-30 ACH (tehlikeli gaz tahliyesi)
- Negatif basınç: -20 Pa (gaz sızıntısı kontrolü)
- Patlama önleme: ATEX sertifikalı ekipman
- Acil tahliye: Aktif karbon filtre, scrubber
| Sistem Önerisi: | Kapaklı tavan fanları + lokal emme sistemleri |
3. Elektronik Üretim
- Kritik Parametreler:
- Sıcaklık: 20-22°C (±1°C hassasiyet)
- Nem: %40-50 (statik elektrik önleme)
- Toz: ISO Class 7-8 (temiz oda)
- ESD kontrol: İyonizer + antistatik zemin
| Sistem Önerisi: | Merkezi AHU + temiz oda modülleri |
4. Otomotiv Yan Sanayi
- Kritik Parametreler:
- Spot soğutma: CNC, kaynak kabini
- Toz emme: Taşlama, kesme
- Havalandırma: 10-15 ACH
- Boya kabini: 100% taze hava + filtre
| Sistem Önerisi: | Hibrit (merkezi + spot) |
HVAC Sistem Tasarımında 7 Kritik Faktör
1. Isı Yükü Hesabı
- Hesaplama:
- Dış duvar, çatı, cam ısı transferi
- İnsan: 100-150 W/kişi
- Makine: Katalog değeri (kW)
- Aydınlatma: 10-15 W/m²
- Güneş radyasyonu: Cephe yönüne göre
| Örnek: | 1000 m² üretim hali, 20 kişi, 50 kW makine |
- Duvar/çatı: 30 kW
- İnsan: 20 x 150W = 3 kW
- Makine: 50 kW
- Aydınlatma: 15 kW
- Toplam: 98 kW ≈ 340,000 BTU/h
2. Hava Debisi Hesabı
- Formül: Q = (V x ACH) / 60
- Q: Hava debisi (m³/min)
- V: Hacim (m³)
- ACH: Hava değişim sayısı (saat)
| Örnek: | 1000 m² x 6m yükseklik = 6000 m³, ACH=15 |
| Q = (6000 x 15) / 60 = 1500 m³/min = 90,000 m³/saat |

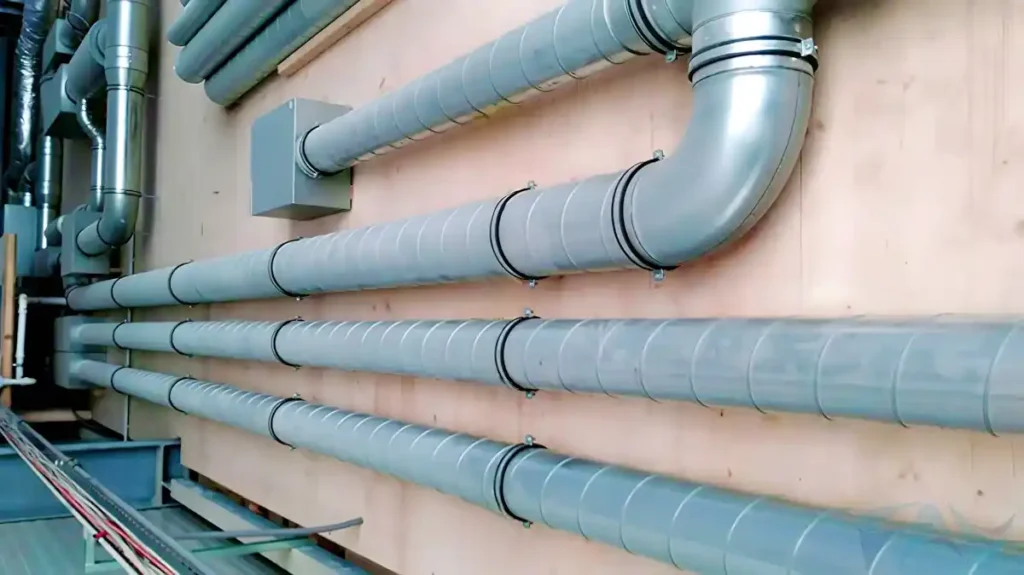

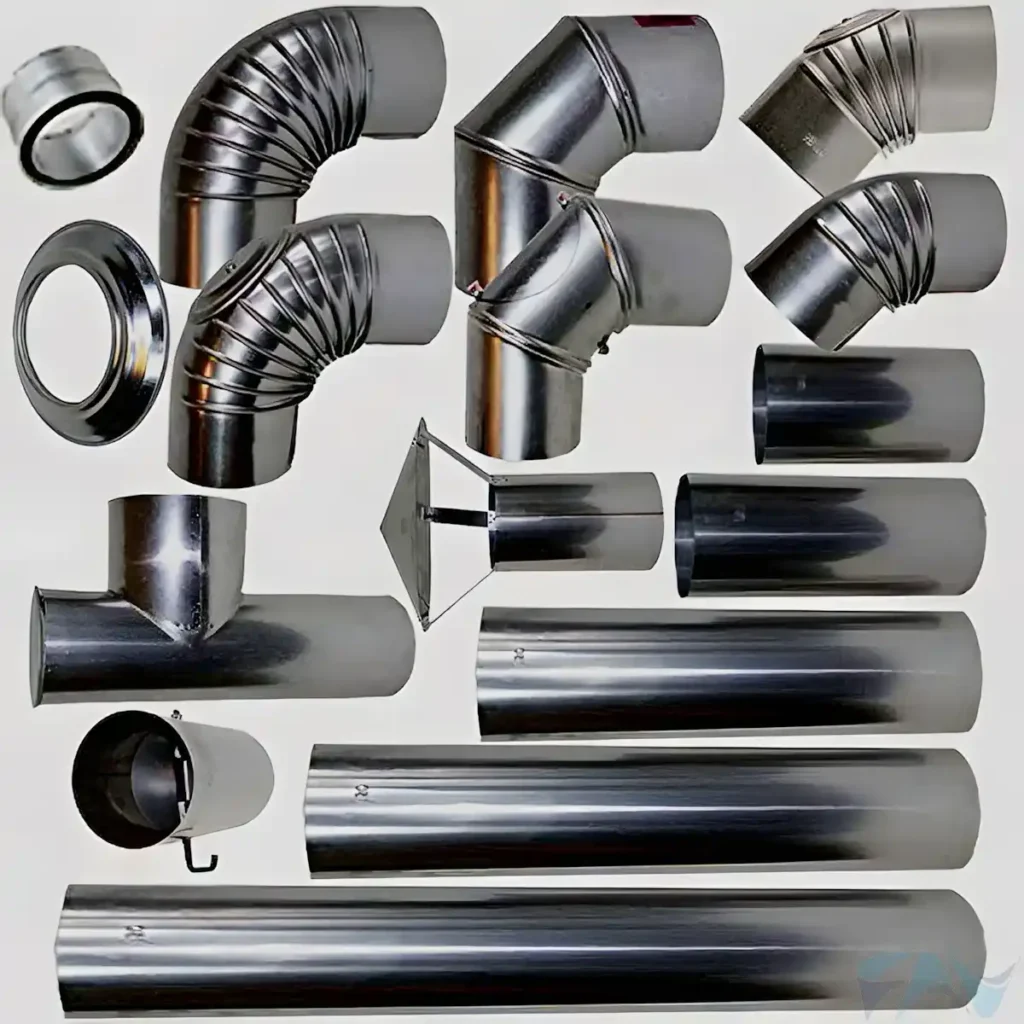

3. Kanal Boyutlandırma
- Hız limitleri:
- Ana kanal: 8-12 m/s
- Dağıtım kanalı: 5-8 m/s

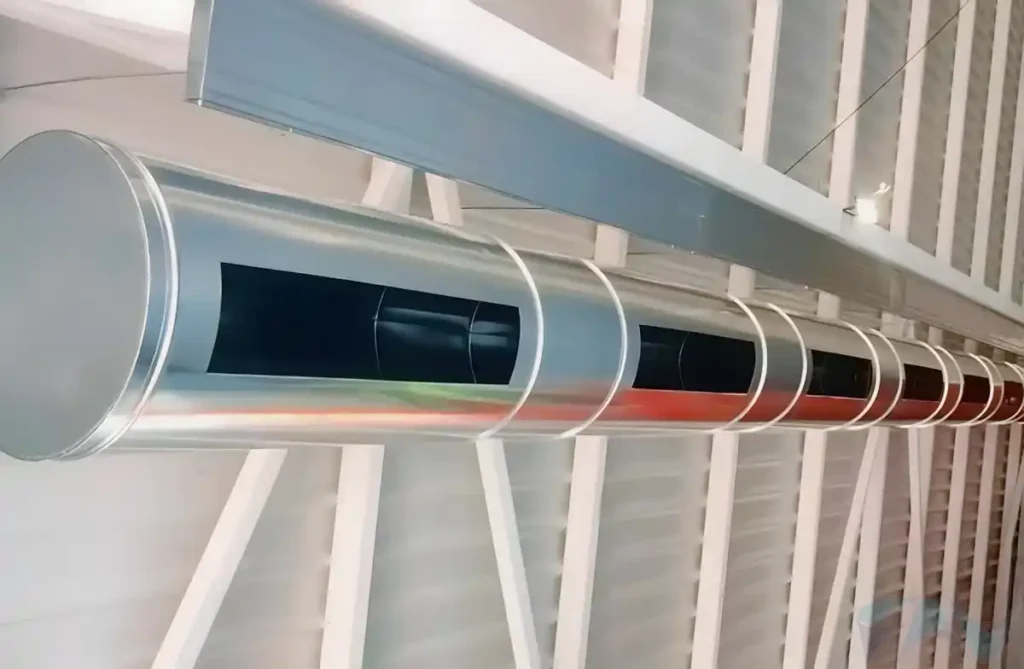

- Difüzör: 2-4 m/s
| Gürültü kontrolü: | Hız düşükse gürültü az |
4. Filtrasyon Seçimi
| Sınıf | Verim | Kullanım |
|---|---|---|
| G4 (Kaba) | %70-90 | Ön filtre |
| F7-F9 (İnce) | %85-95 | Üretim alanı |
| H13 HEPA | %99.95 | Temiz oda |
| Aktif Karbon | Gaz/Koku | Kimya, atık hava |
5. Nem Kontrolü
Nemlendirme: Buhar jeneratörü, ultrasonik
Nem Alma: Soğutma serpantini, desiccant
Hedef: %40-60 (insan konforu + üretim)
| Nemlendirme: | Buhar jeneratörü, ultrasonik |
| Nem Alma: | Soğutma serpantini, desiccant |
| Hedef: | %40-60 (insan konforu + üretim) |
6. Basınç Kontrolü
| Pozitif basınç: | Temiz alan (dışarıdan toz girmesin) |
| Negatif basınç: | Kirli alan (gaz dışarı sızmasın) |
| Fark: | 10-20 Pa yeterli |

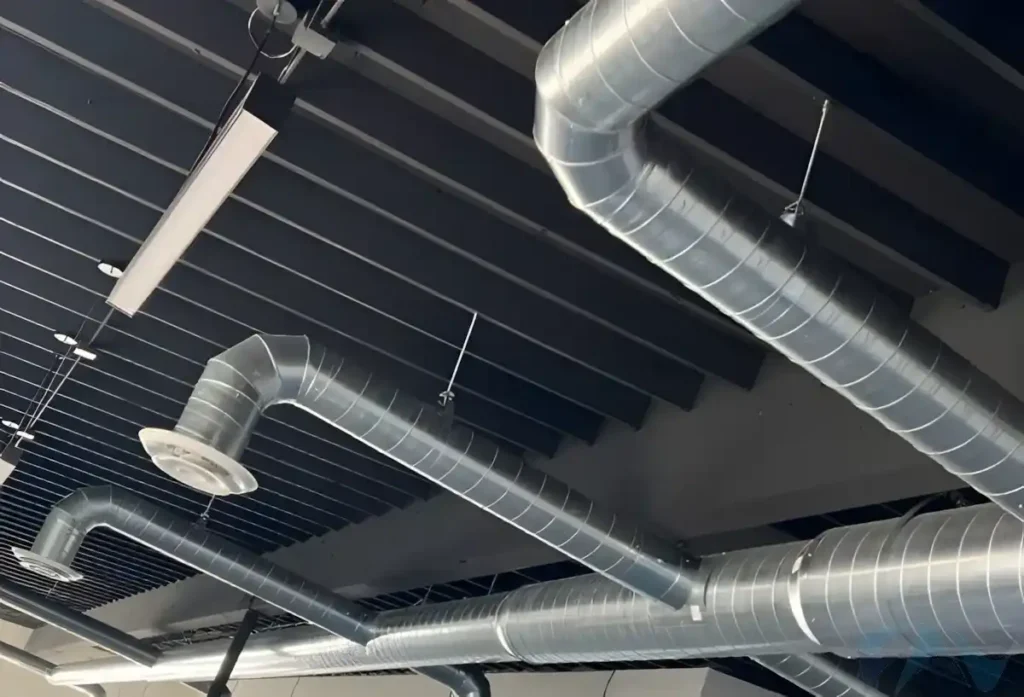

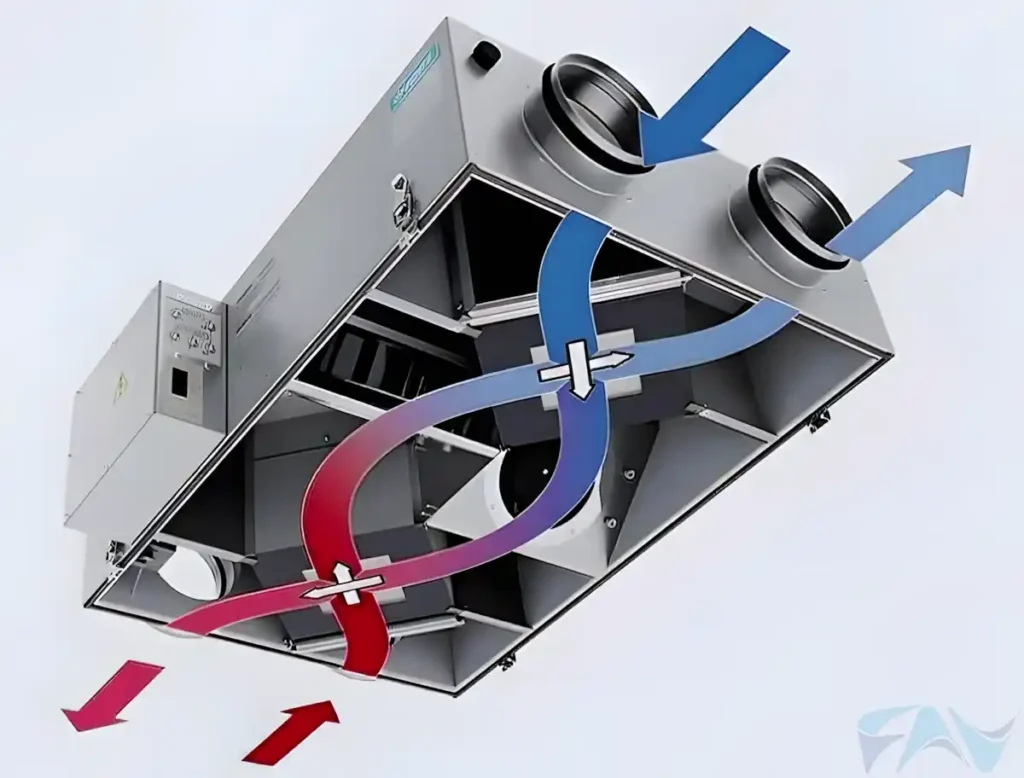

7. Enerji Geri Kazanım
| Heat Recovery Wheel: | %70-80 enerji geri kazanım |
| Plate Heat Exchanger: | %50-60 verim |
| Geri ödeme süresi: | 2-4 yıl |

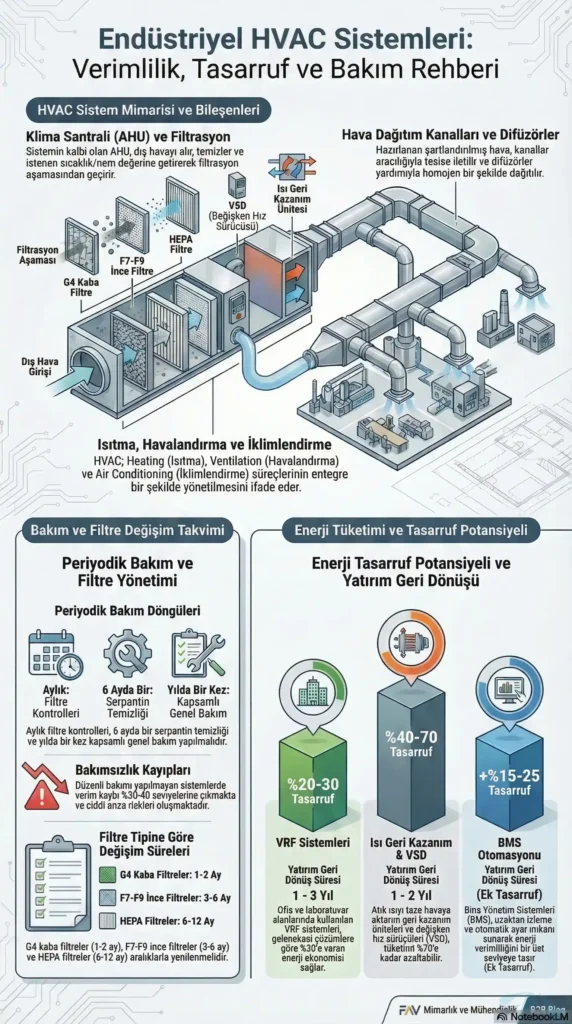

Enerji Verimliliği ve Maliyet Optimizasyonu
Enerji Tasarrufu Stratejileri
- VSD (Variable Speed Drive): Fan-pompa hızını ihtiyaca göre ayarlar → %30-40 tasarruf
- Free Cooling: Dış hava soğuksa klima çalıştırma → %20-30 tasarruf (kış)
- Zaman Programlama: Mesai dışı düşük kapasite → %15-20 tasarruf
- Isı Geri Kazanım: Atık havadan enerji al → %25-35 tasarruf
- LED Aydınlatma: Isı yükü azalır → %10 soğutma tasarrufu
Örnek Hesaplama: 5000 m² Fabrika
- Mevcut Durum:
- Soğutma kapasitesi: 500 kW
- Çalışma: 12 saat/gün, 300 gün/yıl
- Elektrik: 3,50 TL/kWh
- Yıllık maliyet: 500 kW x 12 saat x 300 gün x 3.50 TL = 6,300,000 TL
- Verimlilik Önlemleri Sonrası:
- VSD: %30 tasarruf = 1,890,000 TL
- Isı geri kazanım: %25 tasarruf = 1,575,000 TL
- Zaman programı: %15 tasarruf = 945,000 TL
- Toplam tasarruf: 4,410,000 TL/yıl (%70)
| Yatırım: | 2,500,000 TL |
| Geri ödeme: | 7 ay |
Bakım ve Periyodik Kontrol Programı
Günlük Kontroller
- Filtre diferansiyel basınç (manometre)
- Sıcaklık-nem değerleri
- Anormal ses-titreşim
Aylık Bakım
- Filtre temizliği/değişimi (F7-F9: 3 ayda 1)
- Fan kayışı kontrolü
- Drenaj borusu temizliği
Yıllık Bakım
- Serpantin kimyasal temizliği
- Motor rulman yağlama
- Elektrik bağlantı kontrolü
- Kanal içi temizlik (gerekirse)
| Bakım Maliyeti: | Yıllık sistem maliyetinin %3-5’i |
Yaygın HVAC Sorunları ve Çözümleri
❌ Sorun 1: Yetersiz Soğutma
- Neden:
- Kirli filtre/serpantin
- Gaz kaçağı
- Yetersiz hava debisi
- Çözüm:
- Filtre değiştir, serpantin temizle
- Gaz basınç kontrolü, kaçak testi
- Fan hızı artır, kanal tıkanıklığı kontrol et
❌ Sorun 2: Yüksek Enerji Tüketimi
- Neden:
- VSD yok, sürekli tam kapasite
- Yetersiz yalıtım (soğuk hava kaçağı)
- Eski, düşük verimli ekipman
- Çözüm:
- VSD montajı
- Kanal yalıtımı (5-10 cm)
- Ekipman yenileme (A++ sınıfı)
❌ Sorun 3: Düzensiz Sıcaklık Dağılımı
- Neden:
- Kötü difüzör yerleşimi
- Dengesiz hava dağıtımı
- Çözüm:
- CFD analizi (büyük tesisler için)
- Difüzör pozisyon optimizasyonu
- Damper ayarı (her kanalda)
HVAC Yatırım Maliyeti ve Geri Dönüş Süresi
Maliyet Kırılımı (5000 m² Fabrika)
| Sistem | Birim Maliyet | Toplam (TL) |
|---|---|---|
| Merkezi AHU (500 kW) | 800 TL/m² | 4,000,000 |
| Kanal + Difüzör | 150 TL/m² | 750,000 |
| Yalıtım | 50 TL/m² | 250,000 |
| Otomasyon (BMS) | 100 TL/m² | 500,000 |
| Montaj + Test | 200 TL/m² | 1,000,000 |
| TOPLAM | 1,300 TL/m² | 6,500,000 TL |
| İşletme Maliyeti: | 1,200,000 TL/yıl (enerji + bakım) |
Geri Dönüş Süresi
- Senaryo: Eski sistem yerine yeni A++ verimli sistem
- Eski sistem maliyet: 6,300,000 TL/yıl
- Yeni sistem maliyet: 1,200,000 TL/yıl
- Tasarruf: 5,100,000 TL/yıl
- Yatırım: 6,500,000 TL
- Geri ödeme: 1.3 yıl
Sonuç: Doğru HVAC = Kalite + Tasarruf
Endüstriyel HVAC sistemi, fabrika verimliliğinin temel taşıdır. Doğru sistem seçimi ve tasarımı:
✅ Ürün kalitesini korur
✅ Çalışan konforunu artırır
✅ Enerji maliyetlerini %40-70 düşürür
✅ Yasal gereksinimleri karşılar
✅ 1-2 yılda kendini amorti eder
FAV Mimarlık olarak mekanik tesisat hizmetimiz kapsamında HVAC tasarım, uygulama ve bakım hizmeti sunuyoruz. Tamamladığımız projelerde ortalama %55 enerji tasarrufu sağladık. Bu makale ile ilgili olarak ayrıca anahtar teslim fabrika sayfalarımıza, endüstriyel tadilat sayfamıza da bakabilirsiniz.
İletişim:
- ☎ 0262 322 2121
- 📧 info@favmimarlik.com
- 📍 Kocaeli, İstanbul, Sakarya, Bursa
Bu kılavuz, FAV Mimarlık Mühendislik Ekibi tarafından ISO 9001:2015 kalite standartlarında hazırlanmıştır. HVAC tasarımlarımız TSE EN 12792 ve TS 2164 standartlarına uygundur.
